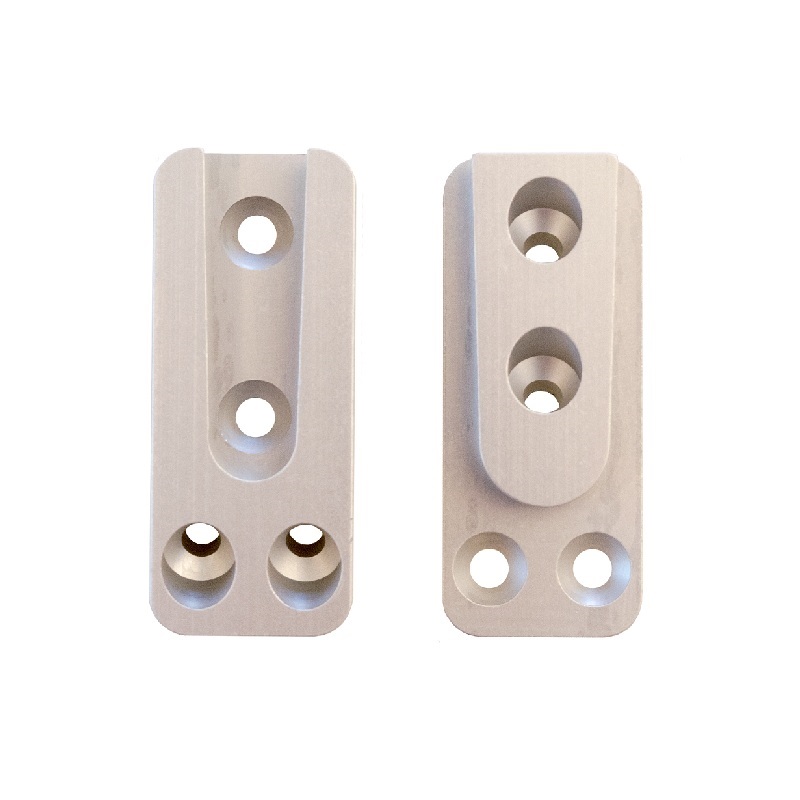

Pitzl Verbinder HVP 88006.0000 - für 8 Schrauben aus eloxiertem Aluminium
Produktnummer:
10828780
EAN:
2000108287806
Produktinformationen "Pitzl Verbinder HVP 88006.0000 - für 8 Schrauben aus eloxiertem Aluminium"
Pitzl Verbinder HVP 88006.0000 - 8 Schrauben
Holz-Holzverbindungen
Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt.
* F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm.
Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch.
** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.
- Abmessungen: 25 x 60 x 12
- Anzahl Schrauben: 8
- Schraubengröße: 4,5 x 50 - 80
- Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm):
- Haupträger: 60 x 50
- Nebenträger: 45 x 50 - Artikelnummer: 88006.0000
