- Schutzschalter für den Riemendeckel und die Sägebandabdeckung in Niederspannungsausführung
- Separater Not-Halt Schlagschalter
- Niederspannungselektronik 24 V
- Geräuscharmer Lauf
- Fahrbarer Maschinenunterbau

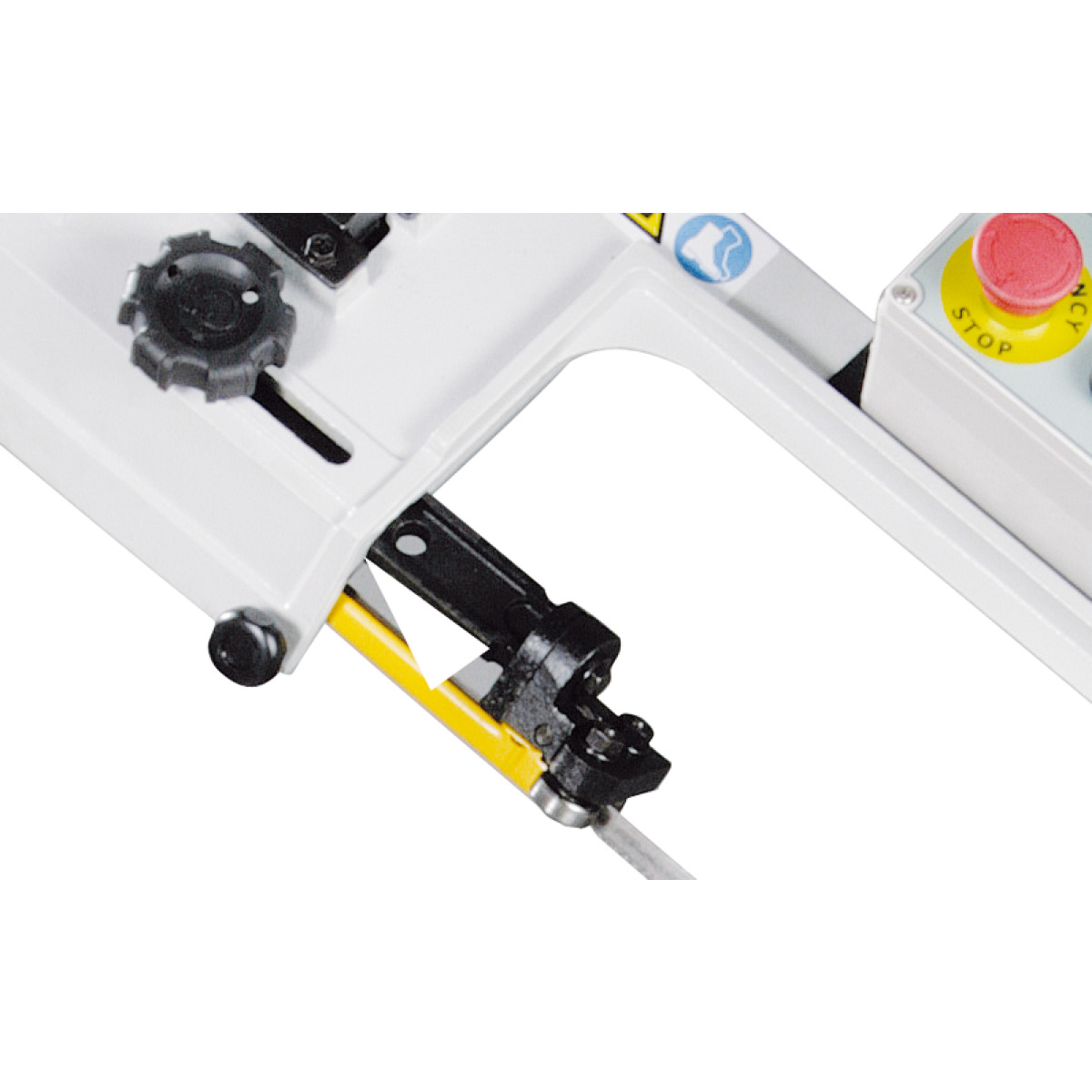

- Kugelgelagerte Sägebandführung
- Drei Geschwindigkeitsstufen für eine breit angelegte Werkstoffauswahl
- Mikroschalter für automatische Endabschaltung

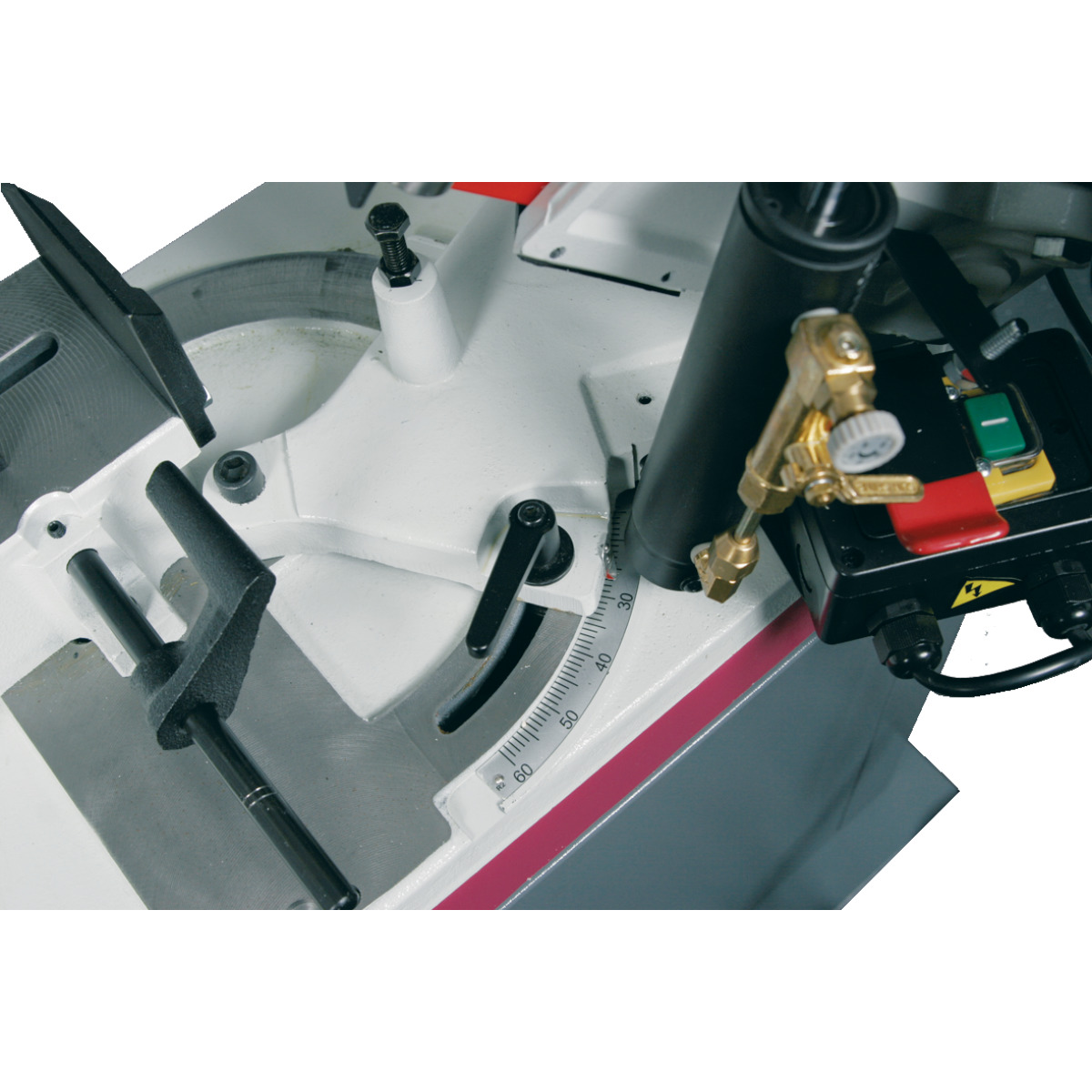

- Gut lesbare Skala zur Winkeleinstellung
- Serienmäßig mit hochwertigem Bi-Metall-Sägeband
- Sägebandspannung frontseitig über Handrad einstellbar
- Einstellbarer Materialanschlag für Serienarbeiten
- Schnellspannschraubstock für schnelle Werkstückspannung
- Mit kraftvollem Riemenantrieb
Technische Daten
Abmessungen und Gewichte
Länge (Produkt) ca.
965mm
Breite/Tiefe (Produkt) ca.
498mm
Höhe (Produkt) ca.
978mm
Länge max. (Produkt) ca.
1085mm
Gewicht (Netto) ca.
78kg
Höhe max. (Produkt) ca.
1300mm
Elektrische Daten
Leistung Antriebsmotor
1,1kW
Anschlussspannung
230V
Netzfrequenz
50Hz
Maschinendaten
Sägebandgeschwindigkeit(en)
22/31/55m/min
Sägebandlänge
1638mm
Sägebandbreite
13mm
Sägebanddicke
0,65mm
Schnittwinkel
-45 – +60°

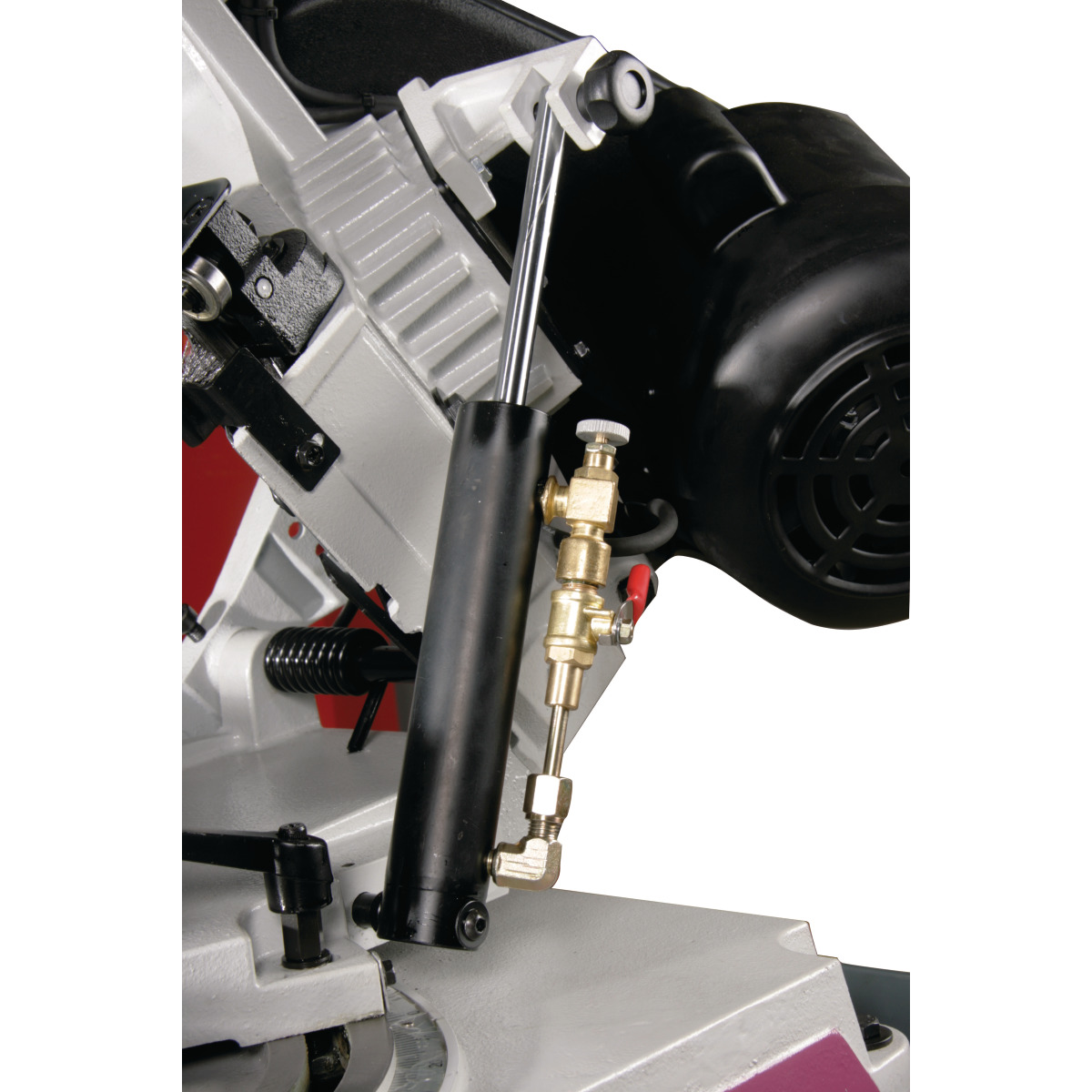

Vorschub
stufenlos einstellbar
Heben des Sägebügels
manuell
Schnittbereiche
Schnittbereich 0° rund (Vollmaterial)
128mm
Schnittbereich 0° rechteck liegend (Vollmaterial)
100 x 145mm
Schnittbereich -45° rund (Vollmaterial)
90mm
Schnittbereich -45° rechteck liegend (Vollmaterial)
70 x 85mm
Schnittbereich +45° rund (Vollmaterial)
90mm
Schnittbereich +45° rechteck liegend (Vollmaterial)
70 x 85mm
Schnittbereich +60° rund (Vollmaterial)
45mm
Schnittbereich +60° rechteck liegend (Vollmaterial)
45 x 55mm
Erläuterung Schnittbereich
Der Schnittbereich wurde mit Aluminium ermittelt. Er kann beim Einsatz unterschiedlicher Materialien variieren und unter Umständen kleiner ausfallen (nicht Schnittkapazität).
Lieferumfang
- Materialanschlag
- Bi-Metall-Sägeband
- Maschinenunterbau
