- Geräuscharmer Lauf
- Stabile Gussausführung
- Hohe Schnittgenauigkeit durch vibrationsfreien Lauf
- Absenkung des Sägebügels über Hydraulikzylinder mit Drosselventil stufenlos einstellbar
- Mikroschalter für automatische Endabschaltung
- Kühlmitteleinrichtung
- Serienmäßig mit hochwertigem Bi-Metall-Sägeband
- Einstellbarer Materialanschlag für Serienarbeiten
- Robuster Maschinenunterbau
- Kugelgelagerte Sägebandführung

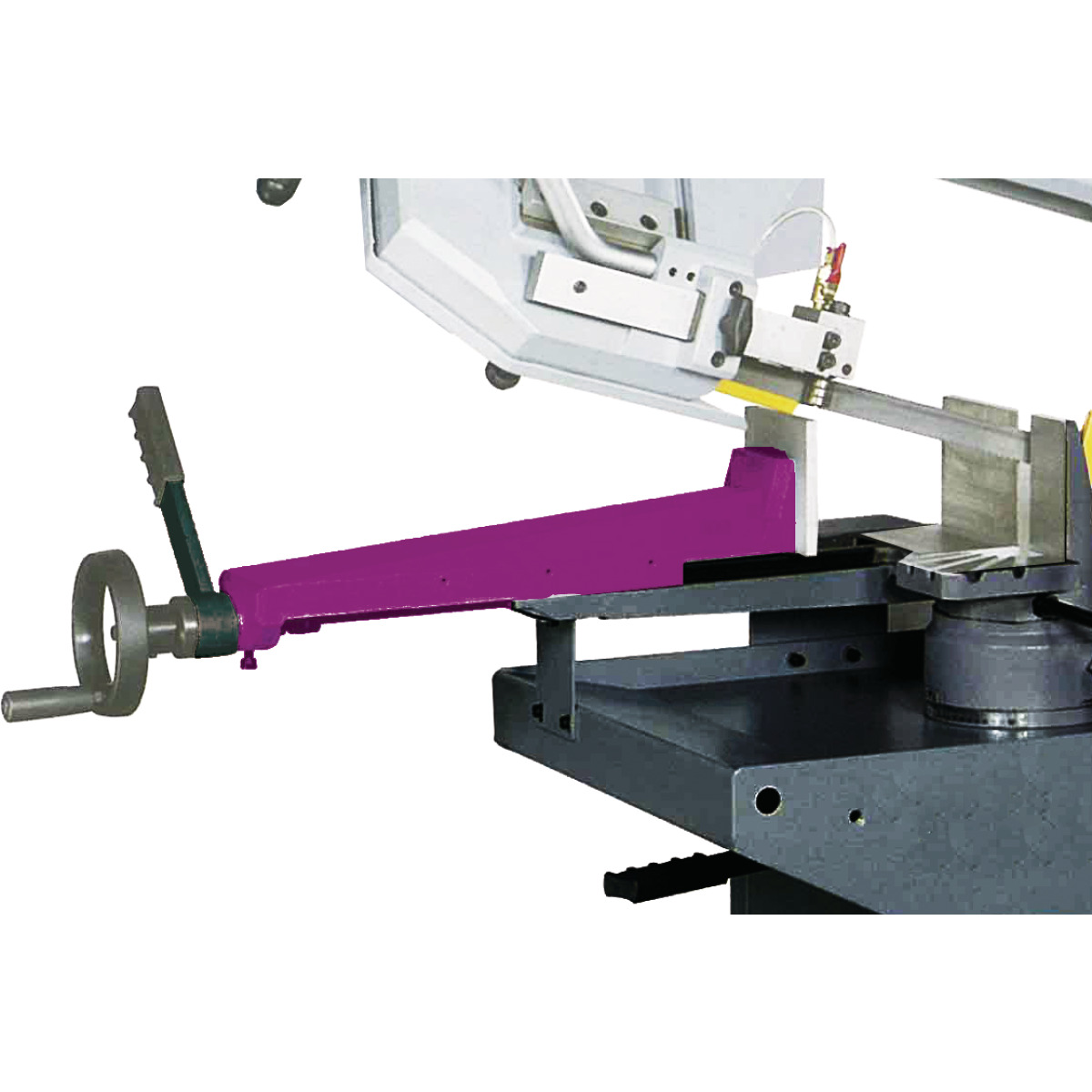

- Schnellspannschraubstock verstellbar über Handrad. Festspannen des Werkstücks mit handlichem Schnellspannhebel
- Gut lesbare Skala zur Winkeleinstellung
- Überlastschutz
S 275N
- Motorschutzschalter
- Zwei umschaltbare Geschwindigkeiten
S 275NV
- Stufenlos einstellbare Sägeband- Geschwindigkeit 20 - 90 m/min.
- Geschwindigkeitsveränderung während des Betriebes möglich

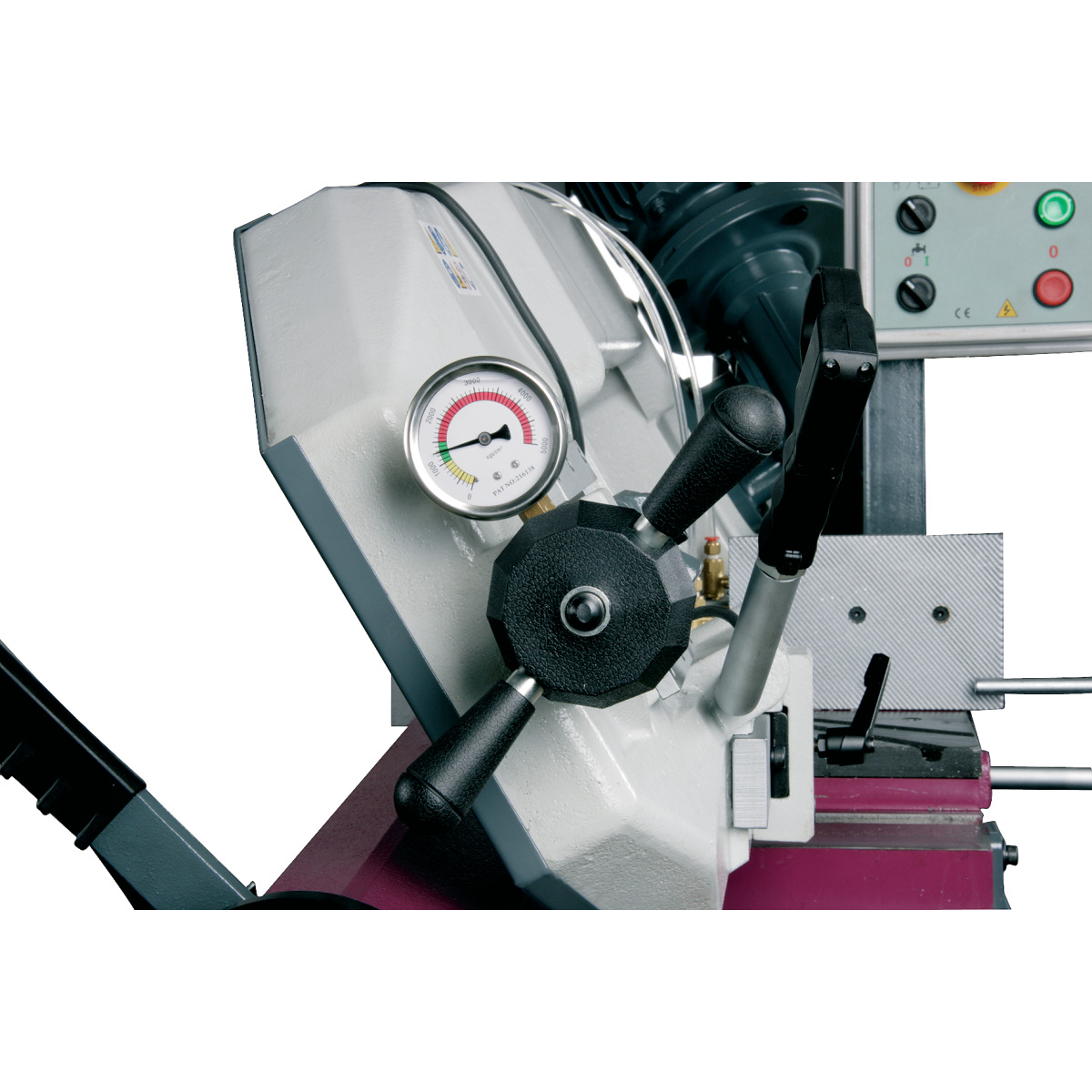

Manometer
- Einfache und richtige Einstellung der Sägebandspannung
Technische Daten
Abmessungen und Gewichte
Länge (Produkt) ca.
1400mm
Breite/Tiefe (Produkt) ca.
685mm
Gewicht (Netto) ca.
185kg
Breite/Tiefe max. (Produkt) ca.
985mm
Höhe max. (Produkt) ca.
1700mm
Elektrische Daten
Leistung Antriebsmotor
1,1kW
Anschlussspannung
400V
Netzfrequenz
50Hz
Motorleistung Kühlmittelpumpe
90W
Maschinendaten
Sägebandgeschwindigkeit(en)
45/90m/min
Sägebandlänge
2480mm
Sägebandbreite
27mm
Sägebanddicke
0,9mm
Schnittwinkel
0 – 60°
Vorschub
stufenlos einstellbar
Heben des Sägebügels
manuell
Schnittbereiche
Schnittbereich 0° rund (Vollmaterial)
225mm
Schnittbereich 0° quadrat (Vollmaterial)
190mm
Schnittbereich 0° rechteck liegend (Vollmaterial)
150 x 245mm
Schnittbereich +45° rund (Vollmaterial)
145mm
Schnittbereich +45° quadrat (Vollmaterial)
150mm
Schnittbereich +45° rechteck liegend (Vollmaterial)
190 x 150mm
Schnittbereich +60° rund (Vollmaterial)
90mm
Schnittbereich +60° quadrat (Vollmaterial)
90mm
Schnittbereich +60° rechteck liegend (Vollmaterial)
120 x 90mm
Erläuterung Schnittbereich
Schnittbereich aufgrund des Sägebügelgewichtes mit Aluminium ermittelt. Kann beim Einsatz unterschiedlicher Materialien variieren und unter Umständen kleiner ausfallen (nicht Schnittkapazität).
Lieferumfang
- Materialanschlag
- Bi-Metall-Sägeband
- Maschinenunterbau
- Kühlmittelpumpe
